Přístupné výtahy – řešení splňující normu ČSN EN 81-70

Norma ČSN EN 81-70 definuje ovládací prvky výtahu, vzdálenosti, rozměry, kontrasty a vybavení usnadňující přístup pro osoby na invalidních vozících či s chodícími pomůckami. Výtahy KONE MonoSpace® DX 700, KONE MonoSpace® DX 500, KONE MonoSpace® DX 300, KONE TranSys™ DX a KONE MiniSpace™ DX jsou k dispozici ve variantě splňující požadavky normy ČSN EN 81-70.

Základní požadavky

Norma zavádí požadavky na velikost a interiér kabiny výtahu:

  • Madlo musí být nainstalováno ve výtahové kabině na boku ovládacího panelu (COP).
    • Pokud je vzdálenost mezi COP a přilehlým rohem menší než 400 mm pro připevnění madla na zeď, musí být na obou stranách COP namontováno madlo
    • U kabin typu 1, 2 a 3 (viz tabulka 1) lze madlo instalovat na stěnu naproti COP, pokud je šířka přední stěny menší než hloubka madla
    • U vozidel typu 4 a 5 musí být druhé madlo namontováno na stěně naproti COP nebo na zadní stěně
  • Zrcadlo je povinné pro typy kabin 1, 2 a 3
  • Dekorativní povrchy nesmějí snížit jmenovitou hloubku a šířku každého typu kabiny o více než 15 mm na každé stěně:
    • Ke stěnám kabiny nesmí být připojeny žádné další prvky pod výškou 800 mm, které by mohly omezit umístění a otáčení cestujících pomocí invalidních vozíků nebo cestujících s jinými pomůckami pro chůzi. To by platilo zejména pro kabiny typu 1 a 2 omezující minimální hloubku a pro kabiny typu 4 omezující menší minimální rozměr. V některých případech může být nutné zvětšit jmenovitou šířku nebo hloubku automobilu o několik mm, v závislosti na použité povrchové úpravě zdi, aby se zajistil potřebný prostor navíc.

Požadavky na signalizaci

Norma zavádí požadavky na velikost a interiér kabiny výtahu:

  • V prostředí kabiny musí být intenzitu akustického signálu možno nastavit od 35 a 65 dB(A). V hlučných prostředích by mělo být možnost akustickou úroveň nastavit až do 80 dB(A).
  • Vyžaduje se kontrast 30 % mezi:
    • Tlačítkem a čelní deskou nebo bezprostředním okolím
    • Symbolem na tlačítku a pozadím tlačítka
    • Čelní deskou a okolím na stanicích
  • Není stanoven žádný požadavek světelného kontrastu pro přístroje namontované na dveřním rámu
  • Není stanoven žádný požadavek světelného kontrastu mezi COP a čelní deskou, když COP obsahuje 5 (pět) nebo více tlačítek

Typy a rozměry kabin

Typ kabinyMinimální šířka kabiny (mm)Minimální hloubka kabiny (mm)Minimální šířka otevírání (mm)
110001300800
211001400900
311002100900
41600 nebo1400900
14001600900
52000 nebo14001100
140020001100
img_landingCall_KSLD40

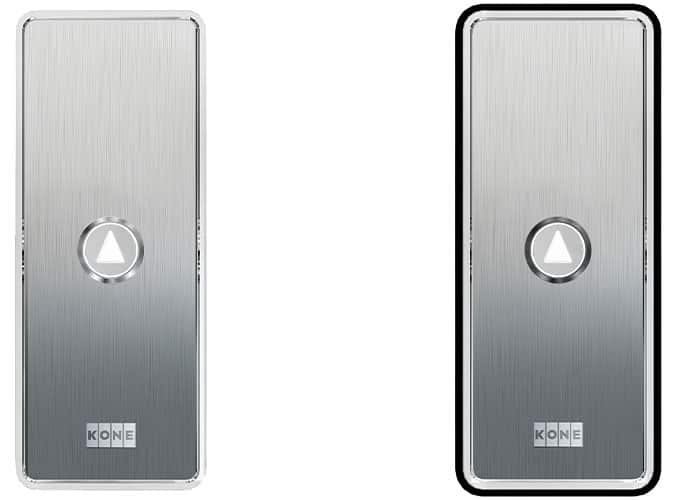

Příklad požadavků kontrastu dle normy ČSN EN 81-70 (nevyhovující zařízení vlevo, vyhovující vpravo).
